超声波焊接与激光焊接的应用和原理

 二维码 241
发表时间:2019-04-24 11:04作者:塑胶焊接技术部来源:恒力信超声波设备厂家网址:http://www.hlxcsb.com
文章附图

超声波焊接和激光焊接是不同的两种工艺,它们的目的相同,都可以焊接金属和塑胶,焊接原理大不相同。本文介绍超声波焊接和激光焊接的原理以及各领域的应用。

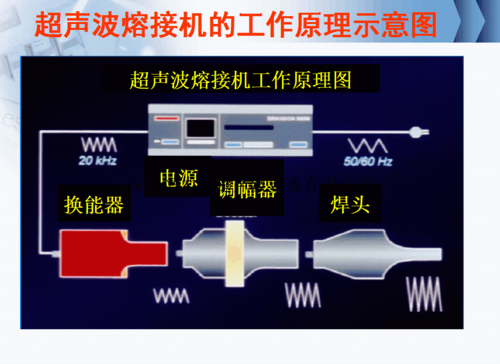

超声波焊接原理是由220V电源通过超声波发生器将50/60赫兹电流转换成15KHz或 20KHZ电能。被转换的高频电能使高频逆变电路的输出功率满足换能器所需要的额定功率。


通过换能器被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将塑料熔化。


激光焊接的原理是由光学振荡器及放入振荡器空穴两边镜间的介质所构成。介质受到激发至高能量情况时,开始形成同相位光波且在两边镜间往返折射,产生光学的串结效用,将光波变大,并得到足够能量而开始发射出激光。


激光亦可表述成将电能、化学能、热能、光能或核能等初始能源转化成一些相应光频(紫外线、可见光或红外线的电磁波辐射束的一种装置。变换特性在一些固态、液态或气态物质中很容易进行。


当这些介质以原子或分子形态被激发,便形成相位基本上同样且几近单一波长的光线,科学家称之为激光。


激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热,激光辐射加热工件表面,激光辐射的能量通过热传导向材料的内部扩散,通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数,使工件熔化,形成特定的熔池。

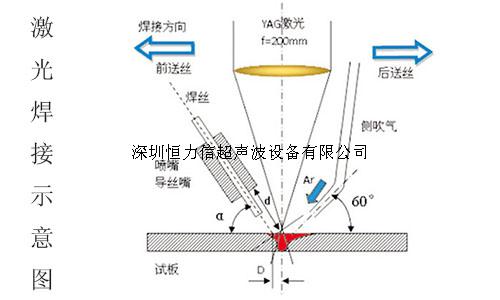

激光焊接原理


超声波焊接和激光焊接的应用:

汽车行业激光焊接车顶、车身、侧框等钣金焊接。超声波对汽车塑胶构件焊接,比如车灯,遮阳板,车门隔音棉。

超声波焊接和激光焊接都可以在电池镍片,金属铜片,端子连接线焊接工艺上得到广泛的应用。
