超声波塑胶焊接的原理是什么

 二维码 291
发表时间:2019-04-22 10:15作者:塑料焊接部来源:超声波焊接厂家网址:http://www.hlxcsb.com
文章附图

近期遇到很多客户购买超声波焊接机时会问到机器焊头的发热丝温度可调吗,每次都是反复的去解说超声波焊接原理知识,那么我们现在以图文并茂的方式编辑出来,以后再遇到不懂超声波焊接原理的客户时,我们直接可以发官方链接,让客户真正了解超声波焊接和工作原理知识,走出超声波原理误区。


我们先介绍下超声波原理,超声波是什么


超声波是一种频率高于20000赫兹的声波,它的方向性好,穿透力量强,更能获取较聚集的音能,在介质传递距离远,可适用测距、测速、清洗、焊接、碎石、杀菌消毒等。在医学、军事、工业、农业上有很多的使用。


超声波因其频率下限大于人的听觉上限而得名。科学家们将声音的速度震动的频次称为声音的频率,它的单位是赫兹(Hz)。我们人类耳朵能听见的声音频率为20赫兹-20000赫兹。


因而,人们把頻率高于20000赫兹的声波称为“超声波”。一般用以医学诊断的超声波频率为1兆赫兹-30兆赫兹。用于焊接的15KHZ-40KHZ。

超声波机械震动波

超声波焊接原理是什么

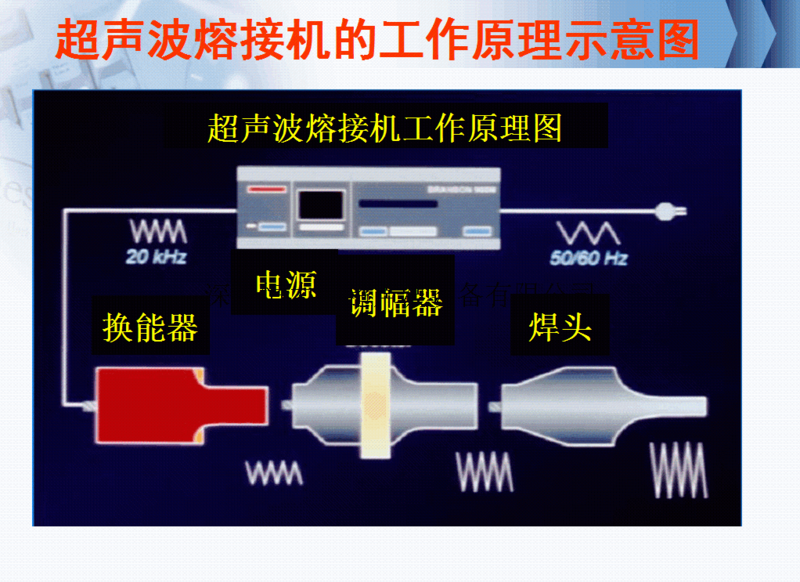

超声波焊接是利用超声波发生器将50/60hz电流转换成15、20、30或40 KHz 交流电。被变换的高频电能利用压电传感器再度被转化变成相同频率的机械震动波,随后机械运动通过一套能够转变波幅的变幅杆装置传送到超声波模具。

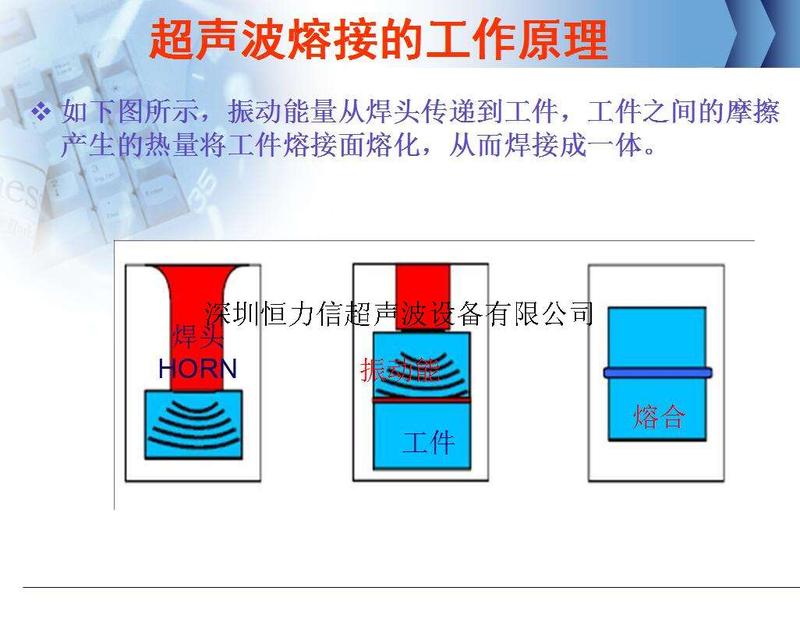

超声波模具将收到到的震动能量传送到待焊接工件的结合部,在该区域,震动能量被通过振动摩擦方式转化成热能,将塑料熔化。


超声波不但能够被用于焊接硬热塑性塑料,还可以加工织物和薄膜;还有近些年超声波焊接的震动波被运用到超声波切割,塑胶注塑水口分离和压铸锌合金水口分离。


超声波焊接机的工作原理



超声波塑胶焊接机构造分为:超声波塑料焊接机由气压传动装置、智能控制、超声波发生器、超声波振子及超声波模具和机械装置等組成。


控制系统是操作按钮开启控制讯号开启气压传动装置,气缸供压超声波模具下降,在即将接触到焊接件时,触发超声发生器工作,发射超声并保持一定焊接时间,去除超声发射,继续保持一定压力时间,等到焊接件冷却成形后焊头回升,焊接结束。


当超声波作用于热塑性的塑料接触面时,会产生每秒几万次的高频振动,这种达到一定振幅的高频振动。通过上焊接件把超声能量传送到焊接区,由于焊区即2个焊接的交界面处声阻大,因此会造成局部高温。


又因为塑胶传热性差,暂时性还无法立即散热,集聚在焊区,致使两个塑料的接触面快速熔化,再加一定压力后,使其结合成一体。当超声波终止作用后,让压力持续,使其凝结成型,这样就产生1个牢固的分子链,达到焊接的目的,焊接强度能接近于原料强度。

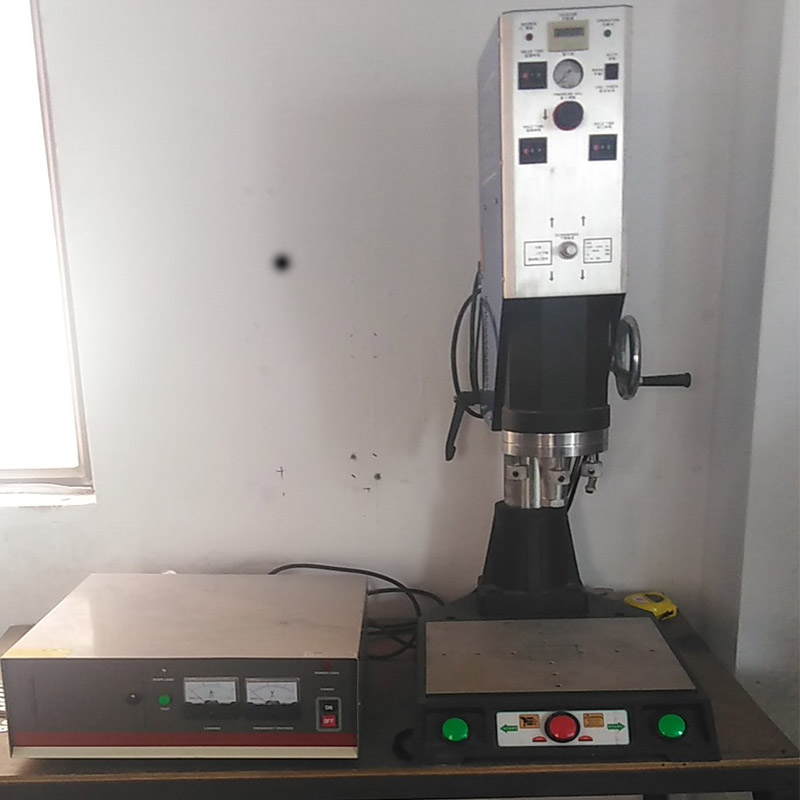

超声波焊接机
