超声波塑胶焊接机工作原理

 二维码 120
发表时间:2019-03-04 18:10作者:恒力信来源:恒力信超声波设备公司网址:http://www.hlxcsb.com
文章附图

超声波塑胶焊接原理,是将音波震动借助金属焊头传导至塑胶加工物件上,以每秒两万周的超高频率及适当的振幅。


由于两焊件处声阻大因此产生局部高温件交界面熔化,使两片塑胶加工物剧烈磨擦后,瞬间使塑胶接合面迅速熔解、交流,在一秒内完成熔合过程。


在一定压力下,使两焊件达到美观、快速、坚固的熔接效果。


近年来,超音波设备已广泛用于熔接塑胶之用,其可用于热塑性塑胶接合。

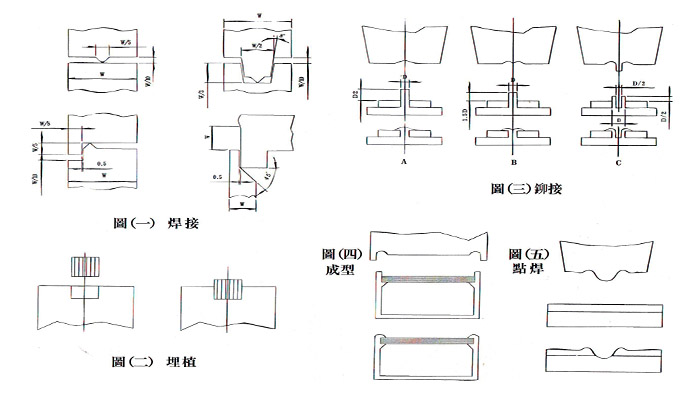

以加工之方法有:两块同性质之热塑胶熔合,金属埋植于塑胶内,铆接塑胶以固定金属或塑胶,包覆以及塑胶板点焊,尚有塑胶射出口之切除,塑胶袋封口。

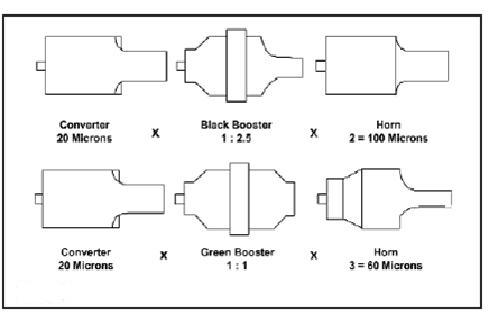

超声波塑胶焊接机结构组成:超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。


工作时首先由控制系统控制电磁阀开路阀门使气压驱动冲程气缸,以带动超声换能器振动系统向下移动。


当超声波焊头接触到产品时,控制系统触发超声波发生器系统发射超声传至塑胶件,让两个塑胶件接触面震动摩擦产生高温熔化。


并保持一定焊接时间再去除超声发射继续保持一定压力时间确保塑胶件冷却成型,随后控制系统操控气缸是焊头上升。整个焊接流程实现自动焊接。
