剪切型超声波焊接设计案例_逐次接合

 二维码 705
发表时间:2018-05-05 19:33作者:恒力信来源:恒力信超声波设备公司网址:http://www.hlxcsb.com
文章附图

剪切型结构设计是逐次接合,属于剪切焊接,由超声波振动方向的面接触结合部获得均一的热量,其气密性、塑料焊接强度都十分良好。但是,超声波焊接后所产生的飞边会滞留在表面,特别是不允许有飞边产生时,一定要注意。设计时的注意合部倾斜角度的考虑方法斜面接合一样。同时也要考虑到成型品的厚度,我们希望设定在40~50的范围内。焊接深度含倾斜部分的设定一般为纵向1.0~1.2mm,横向0.3~0.5mm左右。当纵向的焊接深度发生变化时其焊接强度也会发生变化,超声波焊接力度过大的话在焊接时容易产生飞边,由此引发出破裂、气密不良等问题。此外,横向的焊接深度以适当为佳。间隙的设定斜面接合一样,单侧设定为0.05mm左右。关於浇口塞方面,也同於焊接深度一样,设定在可确实融化焊接的位置上。

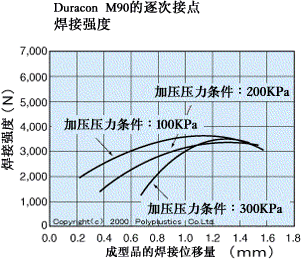

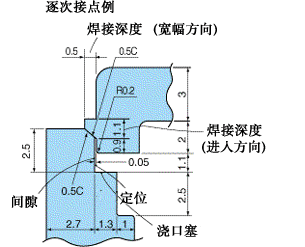

以下为最具代表性的逐次接点设计例,以及该接点形状的焊接强度例。
