                                                         接合部的接合形状超声波焊接设计案例

斜面接合



该接合是利用斜面以达到完全的面接合。由于可获得均一的热能及较大的焊接面积,故超声波焊接强度高,气密性好。

 设计时的注意事项

 接合部的倾斜角度越大则焊接面积也就越大,但由于结合面不易产生滑动,故需要较大的能源。另一方面,当倾斜角为锐角时,在焊接时会形成压入状态,并因打开接合部而引起变形、降低了融化密合性等,有可能引起不良问题的发生。在设计是我们必须考虑到成型品的厚度,一般成品厚度应设定在30~60的范围内。

 将要进行超声波焊接的二个成型品在组合时,确定纵向与横向的焊接深度是尤为重要的。虽然所设定的尺寸会因使用塑料的等级与性能要求而异,但纵向与横向的设定标准则为0.4~0.7mm左右。

 为了确保超声波焊接时嵌接状态的稳定性,尽可能地将接合部设计的大一点。实际上成型品的间隙设计的大则不会发生晃荡,且不能有压入。单侧设定为0.05mm左右为最佳。

 为了达到焊接后的制品尺寸(进入量)的稳定,必须设有浇口塞。设定位置为可软化焊接的位置。

 若想防止在焊接时发生融化飞边时,最好能设有飞边滞留。

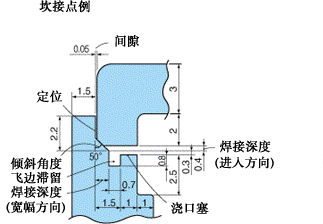

 以下为最具代表性的斜面接合超声波焊接设计案例,以及该接合形状的超声波焊接强度例。
