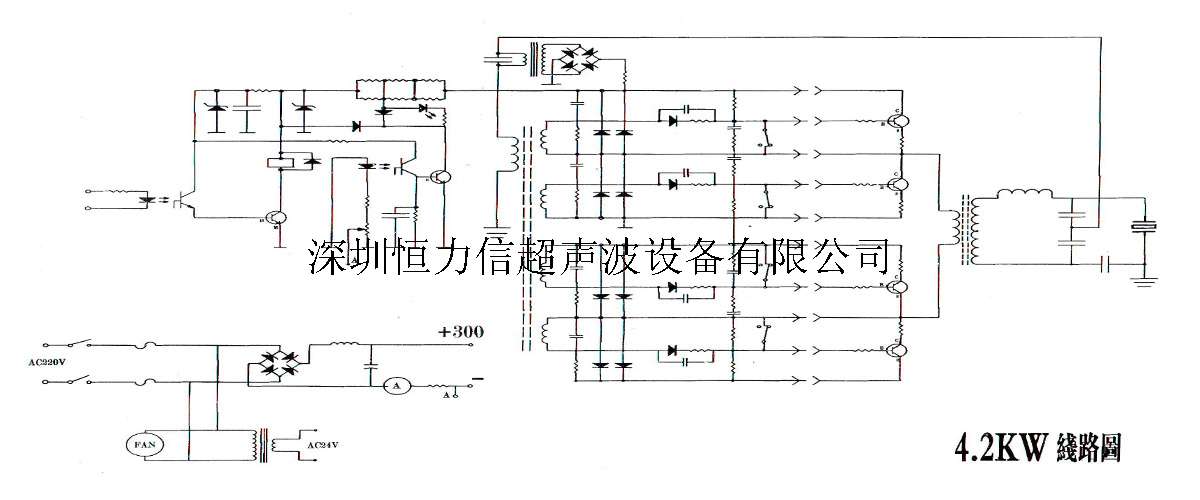

大功率4200W超声波焊接机电路图

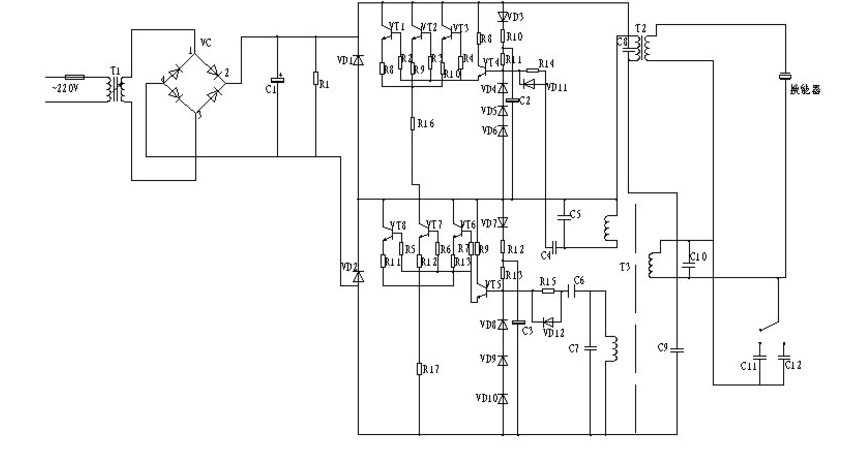

超声波发生器电路图
这个模块电路主要作用是用于超声波焊接机超声波输出的电路,大致包括电源整流滤波电路、反馈推动电路,半桥震荡电路、输出匹配谐振电路组成。

电源整流滤波电路把市电220v整流滤波后大约300V直流电给本机超声波发生器提供电源,vt1 vt2 vt3 vt6 vt7 vt8 以及T2输出变压器等相关器件组成半桥谐振电路,vt4 VT5分别为上下两管推动,T3是推动变压器,同时提供反馈作用,反馈信号取自超声波输出端,经电容分压后连接推动变压器初级,推动变压器次级两个绕组电感量相等,但相位相反,分别驱动超声波信号的正负半周。

为了提供更大功率的超声波电流,超声波开关管通常采用多管并联的结构,当然发射极的电流负反馈电阻和基极的加速电路是不可缺少的。Vd1 vd2是快恢复整流二极管,防止电路工作时产生的较高的集电极反向击穿电压ICBO击穿功率三极管。

T2是输出变压器,他的作用是升压及变化阻抗的作用,实际应用中,次级设有多个抽头,接超声波发生器面板功率调节,改变了超声波输出电压,从而可以改变超声波输出的功率。

C11 c12是高压谐振电容,它需要与超声波换能器容抗相匹配,参数不恰当,将会造成超声波空载电流升高,输出效率下降,严重的将损坏超声波功率器件。

实际电路中,还设有保护电路,一般是有两路保护信号,一个是频率保护,当电路工作频率与输出负载(超声波换能器及超声波模具)的频率不一致时,频率保护电路启动,断开开关三极管的基极偏置电压,令其停止工作,从而保护了功率器件不受损坏。

另外一路是电流大保护,一般信号取自整机工作电流分压所得,当超声波工作的最大电流超过了本机最大设定工作电流时,同样断开偏置电压,停止超声波震荡工作。
超声波发生器电路图如下图
本文讲述的超声波焊接机电路图是目前市场上最普遍的一款超声波电路结构图,大部分常见的分体台湾电路超声波焊接机电路结构都是采用这种超声波电路结构。一台机器都分别有两个电路模块,一个是超声波发生器电路,另一个是控制程序电路。

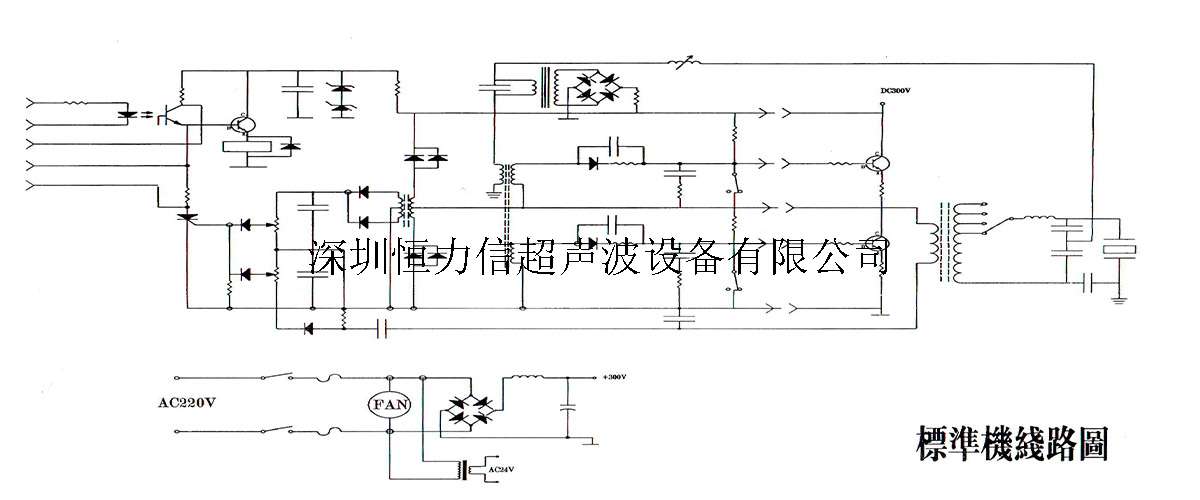

标准型超声波焊接机发生器电路图
超声波焊接机控制电路原理
超声波焊接机工作时首先由控制系统控制电磁阀开路阀门使气压驱动冲程气缸,以带动超声换能器振动系统向下移动,当超声波焊头接触到产品时,控制系统触发超声波发生器系统发射超声波,整个控制时间有延迟时间,焊接时间和保压时间,完成三个时间之后焊头上升,焊接完成。

由此可见超声波焊接机控制程序起着至关重要的作用
从上述分析可以知道,超声波发生器电路原理其实就是一个大功率振荡器,放大电路、谐振电路、反馈电路,缺一不可。由于超声波焊接的负载有其特殊性(超声波换能器是一容抗负载),电路工作时震荡频率必须稳定,超声波功率管要有良好的散热条件,对电感电容器件的精度也要求较高.

因此,您学会了这款电路的原理,理解了各个电路部分的原理,对于一般性的电路故障,你就可以轻松维修了。

超声波焊接机电路图_超声波发生器电路图_超声波控制电路图

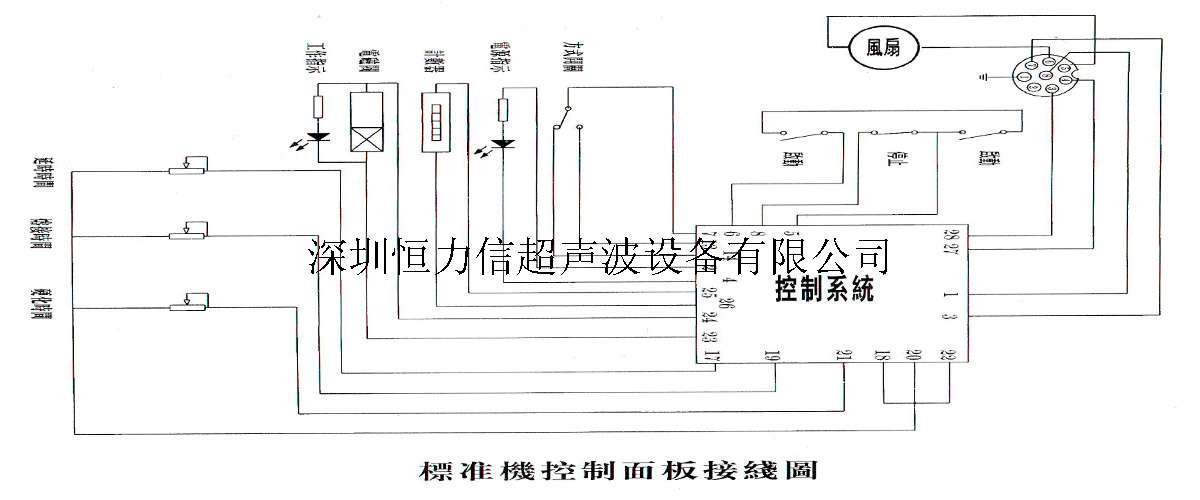

超声波焊接机控制电路图
