超声波塑料焊接工艺-能源定向接合设计方案

能源定向接合

  超声波塑料焊接能源定向接合将能源集中在被称为定向的三角形的凸起部分，由反复冲击产生的热量的接合设计方式。其优点是，形状简单，接合部分的限制较小。

如果需要超声波焊接的产品为结晶性塑料，过分的局部发热引起软化, 熔融，从而引发出压焊应力损失，气密不良等问题，必须引起注意。

  设计时的注意事项

  塑料结构接合部的三角形凸起部分为正三角形或等边三角形，前端部的角度设定为60～90度左右为最佳。超声波焊接量的高度方向尺寸与设定角度有关，一般在以0.5mm左右。

  与三角形凸起部分相接触的另一端的成型品的焊接部分，塑料制品的焊接位置的决定以及设置防止融化引起的飞边外露的沟槽。沟槽必须大于焊接时被软化的三角形凸起部分的体积。此时，三角形的凸起的高度为沟槽深度+焊接深度。

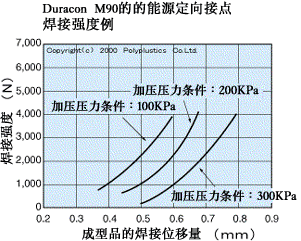

  以下为最具代表性的能源定向接合设计例，以及该接合形状的超声波焊接强度例。
